A diódák megértése: alapelvek, jellemzők és változatos alkalmazások
2025-05-20 36529

A diódák olyan kis alkatrészek, amelyek szabályozzák, hogy az áramkörben hogyan áramlik az áram.Engedik, hogy az aktuális egyirányú menjen, és blokkolja a másikot.Ebben a cikkben megtudhatja, hogy mit csinálnak a diódák, hogyan működnek, a különféle típusokat, hogyan lehet tesztelni őket, és hogyan hasonlítják össze a tranzisztorokkal.

Katalógus

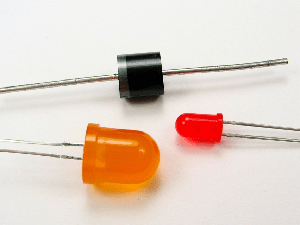

1. ábra. Diódok

Mi az a dióda?

A dióda egy elektronikus alkatrész, amely szabályozza az áramkör irányát az áramkörben.Két csatlakozóval rendelkezik - az anódnak és a katódnak nevezve -, és lehetővé teszi az áram áramlását csak az anódból a katódba.Ha a polaritás megfordul, a dióda blokkolja az áramot.A legtöbb dióda félvezető anyagból, például szilíciumból készül.Az egyik általános felhasználásuk a helyesbítésben, ahol a váltakozó áramot (AC) egyenáramú (DC) alakítják át, különösen az áramellátási áramkörökben.

A diódák általában kicsik és hengeresek, gyakran ezüst vagy fehér csíkkal, az egyik végén a katód jelzésére.Vannak olyan speciális típusú diódák is, mint például a LED-ek (fénykibocsátó diódák), amelyek fényt bocsátanak ki, amikor az áram átfolyik rajtuk, és a Zener-diódák.

Hogyan működik egy dióda?

A dióda az a viselkedése alapján működik P-N csomópont, amelyet két típusú félvezető anyag-P-típusú (lyukak többségi hordozóként) és N-típusú (elektronok többségi hordozóként) csatlakoztatásával alakítanak ki.E két anyag csomópontján egy kimerülési régió alakul ki, ahol a mobil töltő hordozók kimerülnek.Ez a régió akadályt teremt, amely korlátozza az áram áramlását.

A dióda viselkedése a feszültség alkalmazásától függően megváltozik:

Előremeneti elfogultság - Amikor a anód (p-típusú) kapcsolódik a pozitív csatlakozó egy energiaforrásból és a Katód (N-típusú) a negatív csatlakozó, a kimerülési régió keskenyebbé válik.Ez lehetővé teszi az áram áramlását a diódán.

Fordított elfogultság - Amikor a anód kapcsolódik a negatív csatlakozó És a katód a pozitív csatlakozó, a kimerülési régió bővül.Ez blokkolja az áramáramot, csak egy nagyon kicsi szivárgási áramot tesz lehetővé.

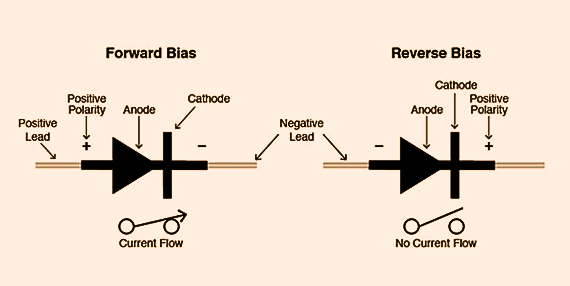

2. ábra. Dióda előre és fordított torzítási körülmények között

A fenti ábra azt mutatja, hogy egy dióda hogyan vezet az áramnak, ha előre torzítják, és blokkolják az áramot, ha fordított elfogultságúak.

Ez az egyirányú viselkedés hatékonysá teszi a diódákat az áramkörök irányának ellenőrzésére-például az AC DC-re történő átalakítását.A legtöbb dióda tartalmaz egy polaritási jelölést, általában egy csíkot a katód oldalán, hogy biztosítsa a helyes telepítést.

Dióda szimbólum

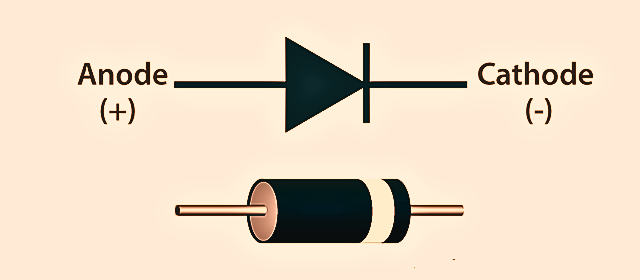

3. ábra. Dióda szimbólum

Az áramköri diagramokban a diódát egy függőleges vonal felé mutató háromszögként húzzuk.Ez a szimbólum egyszerűen azonosítja a dióda orientációját egy áramkörben.A háromszög oldal az anód (+), a vonal oldala a katód ( -).

A diódák típusai

A diódák különféle típusúak, mindegyik különleges szerepet játszik az elektronikus áramkörökben.Az alábbiakban a leggyakrabban használt típusok találhatók:

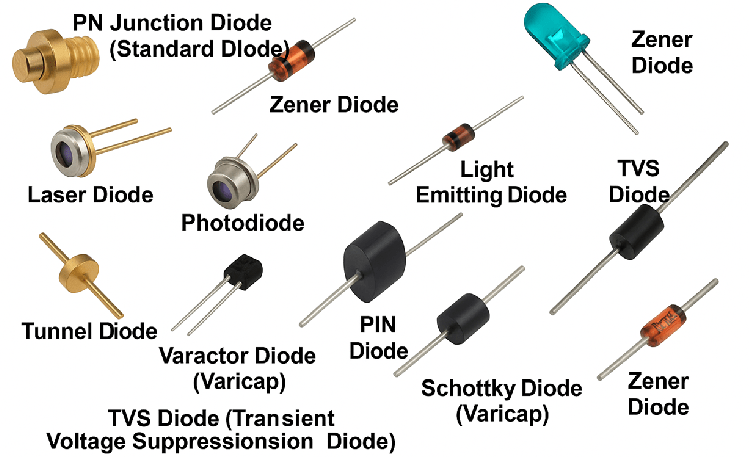

4. ábra. Dióda típusok

• PN Junction Diode (standard dióda) - A PN Junction dióda csak egy irányba engedi az áramot.Ha rosszul csatlakoztatja, akkor megállítja az áramot.Gyakran használják az AC (váltakozó áram) DC -ként történő átalakításához (egyenáramú) az elektromos tápegységekben.

• Zener dióda- Ez a dióda fordított irányban működhet, amikor a feszültség túl magasra kerül.Segít megvédeni az áramkör többi részét a túl sok feszültségtől.Leginkább a feszültségszint állandó tartására használják.

• Könnyű kibocsátó dióda (LED) - Ez a dióda fényt bocsát ki, amikor az elektromosság rajta áramlik.A LED -eket zseblámpákban, képernyőkben, táblákban és lámpákban használják.Hosszú ideig tartanak, és nem használnak sok energiát.

• Schottky dióda - A Schottky dióda nagyon gyorsan bekapcsol, és kevesebb energiát veszít, mint más típusok.Ez jó a nagysebességű áramkörökhöz, például a tápegységekhez és a rádióberendezésekhez.

• Photodiode - A Photodiode kis elektromos áramot eredményez, amikor a fény eltalálja.Olyan dolgokban használják, mint a távirányító, a napelemek és a fényérzékelők.

• Varactor dióda (VARICAP) - Ez a dióda megváltoztatja, hogy mennyi elektromos töltést tud tartani, ha megváltoztatja a feszültséget.Rádiókban és TV -kben használják a különböző csatornák kiválasztásához.

• Lézerdióda - Ez a dióda erős, keskeny fénysugarat eredményez.CD/DVD lejátszókban, lézer mutatókban és száloptikai kábelekben használják a gyors internethez.

• alagút dióda - Ez a dióda nagyon gyorsan működhet.Ez lehetővé teszi az áramnak, hogy speciálisan folyjon, még akkor is, ha a feszültség csökken.Gyors elektronikus áramkörökben használják.

• PIN -dióda - A PIN-dióda egy extra réteggel rendelkezik, amely segít jól működni a magas frekvenciájú jelekkel.Fényérzékelőkben, rádiókban és kommunikációs rendszerekben használják.

• A TVS dióda (átmeneti feszültség -szuppressziós dióda) - Ez a dióda megóvja az áramköröket a hirtelen nagyfeszültségtől, mint például a teljesítmény -túlfeszültség során.Segít megállítani az eszközök érzékeny alkatrészeinek károsodását.

Diódák tesztelése multiméterrel

Használhat digitális multimétert annak ellenőrzésére, hogy működik -e egy dióda.A legtöbb multiméternek van egy diódateszt módja, amely segít látni, hogy az áram képes -e megfelelően átfolyni a diódán.

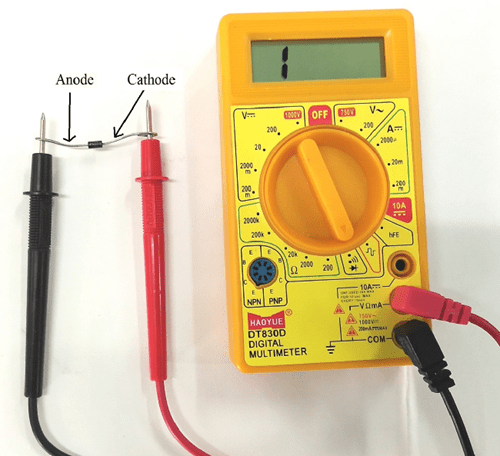

5. ábra. Fordított-elfogultsági diódák tesztelése digitális multiméterrel

Hogyan lehet tesztelni egy diódát:

• Kapcsolja ki az áramkör energiáját, és ha lehetséges, távolítsa el a diódát.

• Állítsa a multimétert dióda módra (keresse meg a dióda szimbólumát).

• Csatlakoztassa a piros szondát az anódhoz (+) és a fekete szondát a katódhoz ( -).

Ha a dióda jó, a képernyő számot mutat között 0,5 V és 0,8 V (egy szilícium -diódához).Ez azt jelenti, hogy az áram áramlik.Ha megfordítja a szondákat (piros katódra, fekete -anódra), akkor a képernyőnek meg kell mutatnia „Ol” vagy semmi.Ez azt jelenti, hogy a dióda fordított irányban blokkolja az áramot, ami normális.

A rossz dióda jelei:

• 0 V vagy nagyon alacsony mindkét irányban mutatja → A dióda rövidített (rossz).

• Az OL -t vagy a semmit mindkét irányban mutatja → A dióda nyitva vagy törött.

A diódák alkalmazása

A diódákat sok mindennapi elektronikus eszközben használják.Íme néhány általános felhasználás:

Az AC DC -re változtatása - A diódák segítenek az AC (váltakozó áram) DC -ként (egyenáramú) átalakításában, amely a legtöbb elektronikához, például a töltőkhöz és a TV -khez szükséges.

Védelem az áramkörök - A diódák megakadályozzák az áramot, hogy rossz irányba kerüljenek, ami segít megvédeni az alkatrészeket a sérülésektől.

A feszültség állandó tartása - A Zener -diódákat használják a feszültség szabályozására, és megakadályozzák, hogy túl magasra kerüljön.

Világítás (LED -ek) - A LED -ek speciális diódák, amelyek világítanak, amikor az áram átfolyik rajtuk.Ezeket izzókban, képernyőkben és táblákban használják.

A jelek olvasása a rádiókban - A diódák segítenek a hang- vagy adatok felvételét a rádióhullámokból.

Napelemek és fényérzékelők - A fotodiódok villamos energiává alakítják a fényt, vagy segítik a fény észlelését olyan dolgokban, mint a napfények és az érzékelők.

Gyors kapcsolás - Néhány diódát olyan áramkörökben használnak, amelyeknek nagyon gyorsan be- és kikapcsolniuk kell, például a számítógépekben vagy a tápegységekben.

Dióda vs tranzisztor

A diódák lehetővé teszik, hogy az áram egy irányban folyjon, míg a tranzisztorok szabályozzák vagy erősítik azt.Mindkettő nagyszerű alkatrészek az elektronikus áramkörökben, de különböző célokat szolgálnak.Az alábbiakban egy összehasonlító táblázat a diódák és a tranzisztorok között:

Jellemző	Dióda	Tranzisztor
Terminál	2 (anód és katód)	3 (Kibocsátó, bázis, gyűjtő - BJT) vagy (forrás, kapu, lefolyó - MOSFET)
Fő szerep	Kezelőszervek áram iránya	Kezelőszervek és erősíti az áramot vagy a feszültséget
Típusú Összetevő	Passzív (Nincs szükség külső vezérlőjelre)	Aktív (A funkcióhoz vezérelje a bemenetet)
Alapvető Építés	Egy PN csomópont	Két PN csomópontok (BJT) vagy szigetelt kapu (MOSFET)
Polaritás Érzékenység	Csak működik egy irányba (előretolt)	Jelenlegi Az áramlás a bemeneti jeltől és az elfogultságtól függ
Jelenlegi Ellenőrzés	Nem Az áram áramlásának aktív áramlása ellenőrzése	Tud Vezesse a nagy áramot egy kis bemeneti jelzéssel
Jel Erősítés	Nem	Igen
Átkapcsolás Használat	Csak BE/KI FORASÍTÁS	Válthat és erősítse elektronikusan (gyors váltás)
Válasz Idő	Nagyon gyors, Különösen a kis jeldiódák esetében	Gyors, de változik a típustól (a BJT -k lassabbak, mint a MOSFET -ek)
Hatalom Kezelés	Általában alacsony (kivéve, ha a teljesítmény dióda)	Változó - Alacsony teljesítményű nagy teljesítményű verziók léteznek
Felhasznált	Egyenirányítók, feszültségszabályozók, szorító/védelmi áramkörök, jelérzékelők	Erősítők, oszcillátorok, logikai kapuk, erőváltók
Különleges Típus	Zener, Schottky, LED, Photodiode, TV -k, alagút	NPN, PNP, N-csatornás MOSFET, P-csatornás MOSFET, IGBT
Feszültség Csepp	Jellemzően 0,6–0,7 V (szilícium), 0,2–0,4v (Schottky)	Változó: VBE ≈ 0,7 V (BJT), VGS küszöb ≈ 2–4 V (MOSFET)
Termikus viselkedés	Generál Melegítse a fordított bontással	Generál Hő nagy áram alatt vagy rossz torzítás alatt
Ellenőrzés Bemenet	Nem Külső vezérlő bemenet - csak torzítás	Megkövetel Alap/kapu jel a kimenet vezérléséhez
Szimbólum Bonyolultság	Egyszerű (nyíl rúddal)	Némileg bonyolultabb (nyíl három sorral)
Felhasznált Logikai áramkörök?	Nem közvetlenül	Igen - kulcs A digitális áramkörök építőeleme
Fény Kibocsátás	Néhány Diódok, mint a LED -ek, fényt bocsátanak ki	Tranzisztorok Ne bocsát ki fényt
Fordított Művelet	Kaphat sérült (a Zener kivételével)	Nem megtervezett Fordított módban való működéshez

Következtetés

A diódák irányítják az áramot, védik az áramköröket, és sok eszközben használják, például töltőkben, lámpákban és érzékelőkben.Ha tudjuk, hogyan működnek, a különféle típusok, és hogyan lehet tesztelni, segít az elektronikus projektek könnyebb felépítésében és javításában.Ha megértjük, hogyan különböznek egymástól a tranzisztoroktól, jobb képet adnak arról, hogy az áramkörök hogyan vannak összeállítva.
