Mik azok a felületre szerelhető eszköz (SMD) diódák?

Felületre szerelhető eszköz (SMD) A diódák kompakt félvezető alkatrészek, amelyek az elektromos áram irányának szabályozására szolgálnak a modern elektronikus áramkörökben.A hagyományos átmenő lyukú diódákkal ellentétben, amelyek nyomtatott áramköri kártyákba (PCB-kbe) helyezett vezetékeket használnak, az SMD diódák közvetlenül a PCB felület használatával Felületre szerelhető technológia (SMT).

Magukban az SMD diódák úgy működnek, mint egyirányú elektromos szelepek.Lehetővé teszik az áram egyirányú áramlását, miközben blokkolják a fordított áramot, amely károsíthatja az érzékeny elektronikus alkatrészeket.

Az SMD diódák a PN átmenet félvezető alatt az elektromos vezetést szabályozó szerkezet előre és fordított torzítás feltételeket.A dióda típusától függően több fontos áramköri funkciót is elláthatnak, beleértve az AC-DC egyenirányítást, a feszültségszabályozást, a fordított polaritás elleni védelmet, az elektrosztatikus kisülés (ESD) elnyomását, a nagy sebességű jelkapcsolást és az RF frekvencia hangolását.

Mivel az SMD diódák kompakt vezeték nélküli csomagokat és rövidebb elektromos utakat használnak, segítenek javítani a kapcsolási teljesítményt, a jelintegritást és az elektromos hatékonyságot a modern PCB-tervekben.

Hogyan szabályozzák az SMD diódák az áramkört az elektronikus áramkörökben

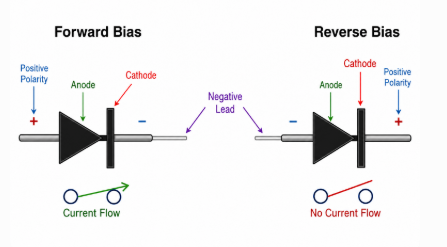

2. ábra: Az áram áramlási viselkedését mutató dióda előre és fordított előfeszítési működése

Az SMD diódák úgy szabályozzák az áramot, hogy lehetővé teszik az elektromos vezetést az előre előfeszítés során, és blokkolják az áramot a fordított előfeszítés során.

Terminál	Funkció
Anód	Pozitív árambevitel
Katód	Jelenlegi kijárati / blokkoló oldal

közben előre torzítás, áram folyik az anódról a katódra.közben fordított torzítás, a PN csomóponton belüli kimerülési tartomány kitágul és blokkolja az áram áramlását.

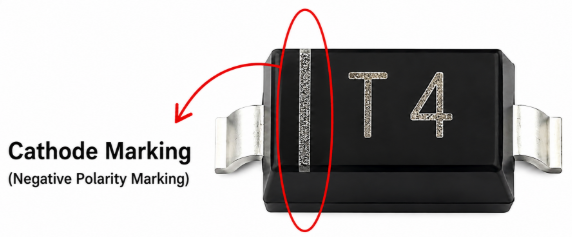

A katódoldalt általában a csíkos jelölés, pont jelölés, nyomtatott sáv, vagy PCB szitanyomás jelző.

A helyes polaritású telepítés azért fontos, mert a dióda helytelen orientációja rövidzárlatot, az alkatrészek túlmelegedését, a fordított áram károsodását, a PCB nyomkövetési hibáját és az általános tápellátás instabilitását okozhatja.

In autóipari LED világítási rendszerek, a helytelenül beszerelt egyenirányító diódák lehetővé tehetik, hogy a fordított akkumulátorfeszültség elérje az érzékeny meghajtó IC-ket, ezért a fordított védelmi Schottky-diódákat gyakran adják hozzá a megelőzés érdekében. katasztrofális ECU károsodás gyorsindítás vagy akkumulátorcsere során.

Miért részesítik előnyben az SMD-diódákat a modern elektronikában?

Az SMD diódákat széles körben részesítik előnyben a modern elektronikában, mert támogatják kompakt PCB elrendezések, automatizált SMT gyártás, könnyű készülékkialakítások, és megbízható nagy sűrűségű áramköri összeállítás .Kisebb csomagszerkezetük is segít a fejlesztésben jel integritása és támogatja hatékony működés helyszűkű elektronikus rendszerekben.

Alapvetően az SMD diódák kisebb és hatékonyabb elektronikai termékeket tesznek lehetővé az elektromos teljesítmény feláldozása nélkül.Mivel a modern eszközök folyamatosan zsugorodnak, miközben gyorsabb feldolgozási sebességet és nagyobb energiahatékonyságot igényelnek, a kompakt félvezető alkatrészek egyre fontosabbá váltak a PCB-tervezésben.

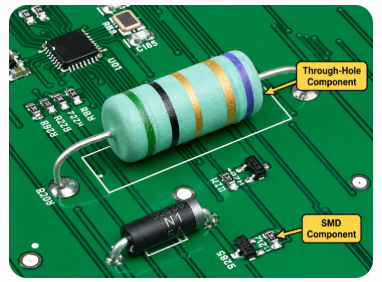

A hagyományos átmenő nyílásokkal ellentétben az SMD diódákat közvetlenül a NYÁK felületére szerelik, így a gyártók automatizálhatják az összeszerelést. nagy sebességű pick-and-place gépek.Ez nagymértékben javítja a termelés hatékonyságát, csökkenti a gyártási költségeket és támogatja a nagyléptékű elektronikai gyártást.

Mivel az SMD diódák rövidebb elektromos utakat használnak, egyben csökkentik is parazita induktivitás és kapacitás.Ez javítja a kapcsolási sebességet, a jel integritását és a nagyfrekvenciás teljesítményt a modern elektronikus áramkörökben.

A kompakt nagyfrekvenciás energiaellátó rendszerekben az alacsonyabb teljesítményveszteség csökkenti a hőtermelést, javítja a hatékonyságot és meghosszabbítja az alkatrészek élettartamát a szorosan csomagolt elektronikus eszközökben.

Az SMD diódák szintén hozzájárulnak az általános javításhoz PCB megbízhatóság a hosszú vezetékek okozta mechanikai igénybevétel minimalizálásával.Kompakt szerkezetüknek köszönhetően kiválóan alkalmasak nagy sűrűségű és rezgésérzékeny elektronikai kialakításokhoz.

A modern elektronikus rendszerek továbbra is az SMD-diódákra támaszkodnak, mivel egyesítik a kompakt méretet, a megbízható elektromos védelmet, a hatékony kapcsolási viselkedést és az automatizált PCB-gyártási folyamatokkal való erős kompatibilitást.

Az SMD diódák különböző típusai és funkcióik

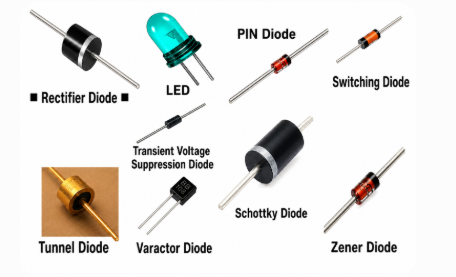

3. ábra Az elektronikus áramkörökben használt általános diódatípusok

Az SMD diódák számos speciális típusban kaphatók, és mindegyik típust úgy tervezték, hogy az elektronikus áramkörökben meghatározott elektromos funkciót hajtson végre.Feladataik közé tartozik az áram egyenirányítása, a feszültségszabályozás, a túlfeszültség-elnyomás, a jelkapcsolás, a fényérzékelés és az RF hangolás.

Egyenirányító diódák: Az egyenirányító SMD diódák a váltakozó áramot (AC) egyenárammá (DC) alakítják át.Általában olyan teljesítményátalakító áramkörökben használják, ahol stabil egyenáramú kimenetre van szükség.

Schottky diódák: A Schottky SMD diódák alacsony előremenő feszültségükről és gyors kapcsolási viselkedésükről ismertek.Általában nagy hatásfokú áramkörökben és gyorskapcsolós elektronikus rendszerekben használják.

Zener diódák: A Zener SMD diódák a feszültséget fordított leállási módban szabályozzák.Segítenek a stabil feszültségszint fenntartásában, és megvédik az érzékeny alkatrészeket a túlfeszültségtől.

Diódák kapcsolása: A kapcsoló SMD diódákat gyors kapcsolási működésre tervezték digitális és nagyfrekvenciás jeláramkörökben.Gyors válaszidejük segít a jeltovábbítási teljesítmény javításában.

TVS (Transient Voltage Suppression) diódák: A TVS SMD diódák védik az áramköröket a hirtelen feszültségcsúcsoktól, az elektrosztatikus kisüléstől (ESD) és a tranziens túlfeszültségtől, amelyek károsíthatják a félvezető alkatrészeket.

Fénykibocsátó diódák (LED-ek): Az SMD LED-ek az elektromos energiát látható fénnyé alakítják a megvilágításhoz, a kijelző indikátorokhoz és a háttérvilágítási rendszerekhez.

Fotodiódák: A fotodiódák a bejövő fényt elektromos árammá alakítják, és általánosan használják optikai érzékelő- és fényérzékelő rendszerekben.

Varactor (Varicap) diódák: A Varactor SMD diódák feszültségvezérelt kondenzátorként működnek, amelyek segítenek a hangolási frekvencia beállításában az RF és kommunikációs áramkörökben.

Alagút diódák: Az alagút SMD diódák speciális, nagy sebességű félvezető eszközök, amelyeket mikrohullámú sütőben, oszcillátorban és fejlett RF rendszerekben használnak rendkívül gyors kapcsolási jellemzőik miatt.

A főbb SMD diódatípusok összehasonlító elemzése

A különböző típusú SMD-diódák különböző elektromos követelményekhez vannak optimalizálva, mint például a kapcsolási sebesség, a feszültségszabályozás, a teljesítményátalakítás és az áramkörvédelem.Ezeknek a különbségeknek a megértése segít javítani az alkatrészek kiválasztását a termikus stabilitás, az elektromos teljesítmény és a hosszú távú megbízhatóság szempontjából.

Funkció	Egyenirányító	Schottky	Zener	TV-k
Fő funkció	AC/DC átalakítás	Gyors alacsony veszteség váltás	Feszültség szabályozás	Túlfeszültség védelmet
Előre Feszültség	Magasabb	Alacsony	Mérsékelt	Változó
Váltás Sebesség	Mérsékelt	Nagyon gyorsan	Mérsékelt	Rendkívül gyors
Erő Hatékonyság	Mérsékelt	Magas	Mérsékelt	Védelemközpontú
Fordítva Lebontási használat	Nem	Nem	Igen	Igen
Gyakori Ipari felhasználás	Erő kellékek	Töltők, SMPS	Feszültségsínek	Autóipar, USB

Schottky diódák általában előnyben részesítik a nagyfrekvenciás kapcsolóáramkörökben, mivel alacsony előremenő feszültségük és közel nulla helyreállási idejük segít csökkenteni az áramveszteséget és a hőtermelést.Gyors kapcsolási jellemzőik a kompakt elektronikus rendszerek hatékonyságát is javítják.

A kompakt DC-DC átalakítókban a Schottky-diódák gyakran kisebb teljesítményveszteséget produkálnak, mint a szabványos egyenirányító diódák, mivel alacsonyabb előremenő feszültségük csökkenti a hőtermelést a folyamatos kapcsolási működés során.

Zener diódák elsősorban akkor használatosak, ha stabil feszültségszabályozásra és ellenőrzött fordított leállási működésre van szükség. TVS diódákEzzel szemben a tranziens elnyomásra és a feszültségcsúcsok és az ESD események elleni gyors védelemre vannak optimalizálva.

Szabványos egyenirányító diódák alkalmasabbak az általános AC-DC konverzióra, ahol az ultragyors kapcsolási teljesítmény kevésbé fontos.

Minden diódatípus bizonyos elektromos kompromisszumokat tartalmaz. Például, A Schottky-diódák gyorsabb kapcsolást és kisebb feszültségesést biztosítanak, de magasabb hőmérsékleten nagyobb fordított szivárgási áramot is produkálhatnak a hagyományos szilícium egyenirányítókhoz képest.

Ezen teljesítménybeli különbségek megértése segít javítani az áramkör megbízhatóságát, a hőstabilitást és az elektronikus rendszer általános hatékonyságát.

SMD dióda-csomagméretek és hőteljesítmény

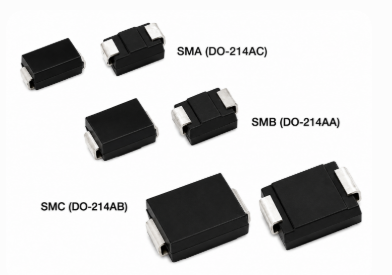

4. ábra Általános SMD-dióda-csomagméretek: SMA, SMB és SMC

A felületre szerelhető diódacsomag mérete közvetlenül befolyásolja az áramkezelési képességet, a hőelvezetést, a PCB megbízhatóságát, a kapcsolási stabilitást és az általános mechanikai tartósságot.A megfelelő csomag kiválasztása fontos, mert a rossz hőkezelés csökkentheti a hatékonyságot, növelheti a csatlakozási hőmérsékletet és lerövidítheti az alkatrészek élettartamát.

A kisebb diódacsomagokat általában a kompakt, kis teljesítményű elektronikában használják, míg a nagyobb csomagok jobban megfelelnek a nagy áramerősségű és nagy teljesítményű alkalmazásokhoz, amelyek működés közben jelentős hőt termelnek.

csomag	Max áram	Hőteljesítmény	Tipikus használat
SOD-523	Nagyon alacsony	Korlátozott	Jelzés váltás
SOD-323	Alacsony	Mérsékelt	Kis logika áramkörök
SOD-123	Közepes	Jobban	Zener/egyenirányító
SMA	Közepes-magas	Jó	Erő helyesbítés
SMB	Magas	Erős	TV-k védelmet
SMC	Nagyon magas	Kiváló	Ipari hatalom

Kisebb SMD csomagok mint pl SOD-523 és SOD-323 gyakran használják kompakt jelfeldolgozásban és alacsony áramú logikai áramkörökben, ahol korlátozott a PCB hely.Alacsonyabb hőelvezetési képességük miatt azonban kevésbé alkalmasak nagyáramú alkalmazásokhoz.

Nagyobb csomagok mint pl SMA, SMB, és SMC erősebb hőteljesítményt és áramkezelési képességet biztosítanak.Nagyobb felületük elősegíti a hő hatékonyabb elosztását, és támogatja a stabilabb működést igényes elektromos körülmények között is.

A hőteljesítmény egyre fontosabbá válik a nagyáramú és nagyfrekvenciás áramkörökben, mivel a túlzott csatlakozási hőmérséklet csökkentheti a diódák élettartamát, csökkentheti az energiahatékonyságot és növelheti a PCB meghibásodásának kockázatát.

A kompakt NYÁK-elrendezéseknél a dióda-csatlakozáson belül keletkező hőnek hatékonyan kell átadnia a PCB rézrétegeibe.Ha a hő nem tud megfelelően terjedni, a csomópont hőmérséklete gyorsan megemelkedhet, ami hőkitörést, csökkent hatékonyságot, előremenő feszültség instabilitást, felgyorsult félvezetőöregedést és idő előtti alkatrészek meghibásodását okozhatja.

PCB réz terület a termikus viselkedést is erősen befolyásolja. Nagyobb réz önt A diódapárnákhoz csatlakoztatva elősegíti a hő elosztását a PCB felületén, csökkenti a lokális hotspot hőmérsékletet, és támogatja a stabilabb, hosszú távú működést.

A nagy teljesítményű elektronikus rendszerekben a hőstabilitást általában szélesebb réznyomok, hőátvezetők, többrétegű rézsíkok, nagyobb diódacsomagok és továbbfejlesztett légáramlás-kialakítás segíti elő a hőfelhalmozódás csökkentése és a biztonságosabb üzemi hőmérséklet fenntartása érdekében.

A dióda kiválasztásakor a termikus leértékelés egy másik fontos szempont.Az üzemi hőmérséklet növekedésével a dióda maximális biztonságos áramkezelési képessége csökken.Ezt a leértékelési viselkedést figyelembe kell venni a túlmelegedés elkerülése érdekében valós üzemi körülmények között.

A megfelelő csomagválasztás segít optimalizálni az energiahatékonyságot, a hőstabilitást, a mechanikai tartósságot, a gyártási konzisztenciát és az áramkör hosszú távú megbízhatóságát.

5. ábra: A nagy nyomtatott áramköri lapok rézfelületei segítik a hőt és csökkentik a dióda hőmérsékletét

Hogyan befolyásolja a PCB réz területe a dióda hőmérsékletét

A PCB réz területe erősen befolyásolja az SMD dióda hőteljesítményét, mivel a rézréteg a hőterítő amely elvezeti a hőt a félvezető csomóponttól.

Amikor áram folyik át a diódán, a disszipáció hőt termel a csomóponton belül.Ha a környező rézfelület túl kicsi, a hő a diódacsomag közelében koncentrálódik, és gyorsan növeli a csatlakozási hőmérsékletet.

A nagyobb rézkiöntés segít csökkenteni hotspot hőmérsékletek, fokozza a hő terjedését, alacsonyabb hőellenállás, stámogatja a hosszú távú stabilitást, és csökkenti a termikus stresszt folyamatos működés közben.

A kisméretű Schottky-diódák túlmelegedését okozhatja a kisméretű Schottky-diódáknál a nem elegendő rézfelület még akkor is, ha a névleges áramhatáron belül működnek.

A hőátadást általában fokozzák a rézpárna méretének növelésével, a párnák belső rézsíkokhoz való csatlakoztatásával, vastagabb rézrétegek használatával és hővarrás-átmenetek hozzáadásával.

A hőképelemzés gyakran felfedi, hogy a rossz rézeloszlás helyi hőpontokat hoz létre a teljesítménydiódák és a kapcsolóelemek közelében.

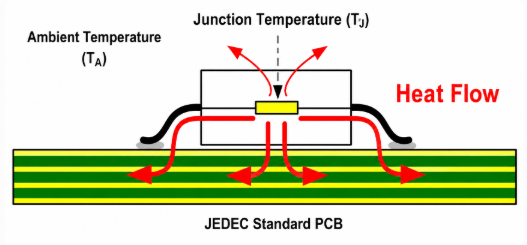

6. ábra Hőáram a dióda csomópontból a PCB-be a hőleadás során

A hőállóság megértése (RθJA)

Hőellenállás, amelyet általában a következőképpen fejeznek ki RθJA (csatlakozás-környezeti hőellenállás), azt méri, hogy milyen hatékonyan jut el a hő a félvezető csomópontból a környező levegőbe.

Az alacsonyabb RθJA értékek jobb hűtési képességet és hatékonyabb hőátadást jeleznek.

A teljesítménydisszipáció és a hőmérséklet-emelkedés közötti összefüggés a következőképpen becsülhető meg:

T_J=T_A+(P_D×R_θJA)

Hol:

• TJ = csomóponti hőmérséklet

• TA = Környezeti hőmérséklet

• PD = Teljesítmény disszipáció

• RθJA = csatlakozás és környezet közötti hőellenállás

Ez a kapcsolat nagyon fontos a teljesítményelektronikában, mivel a túlzott csomóponti hőmérséklet növelheti a szivárgó áramot, csökkentheti a hatékonyságot, felgyorsíthatja a félvezető öregedését, hőkiesést válthat ki, és állandó diódahibát okozhat.

Például, egy Schottky-dióda disszipáló 1W teljesítményének RθJA értéke 80°C/W tapasztalhat egy 80°C csomópont hőmérsékletének emelkedése a környezeti hőmérséklet fölé.Ha a környező levegő hőmérséklete az 40°C, közeledhet a csomópont hőmérséklete 120 °C, ami nagymértékben növelheti a hőterhelést és csökkentheti a hosszú távú megbízhatóságot.

A gyakorlati PCB-kialakításokban egy kompakt SOD-323 Schottky dióda üzemel 1A áram elegendő energiát oszlathat el ahhoz, hogy a csomópont hőmérsékletét a fölé emelje 100°C ha a PCB réz területe korlátozott.A hőtesztek gyakran azt mutatják, hogy a réz öntési méretének növelése és a termikus átmenetek hozzáadása észrevehetően csökkentheti a hotspot hőmérsékletét, és stabilabb, hosszú távú működést támogat.

Az RθJA értékek jellemzően a felületre szerelhető diódák adatlapjain szerepelnek, és segítenek megbecsülni a biztonságos üzemi hőmérsékletet valós PCB körülmények között.Az alacsonyabb hőellenállási értékek általában erősebb hűtési képességet és hatékonyabb hőátadást jeleznek a környező környezetbe.

A kisebb SMD-csomagok általában nagyobb hőellenállással rendelkeznek, mivel csökkentett felületük korlátozza a hőátadást a PCB-be és a környező levegőbe.

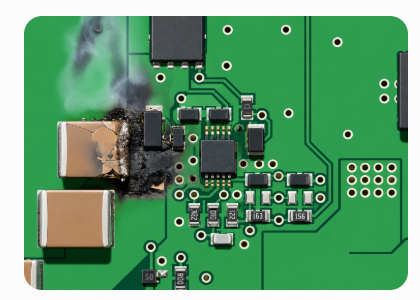

7. ábra: Túlmelegedés okozta károk gyenge hőelvezetés miatt kompakt SMD-csomagokban

Miért túlmelegednek gyorsabban a kis SMD-csomagok?

A kis SMD-csomagok gyakran gyorsabban túlmelegednek, mert vannak korlátozott termikus tömeg, kisebb hőleadási terület, nagyobb hőellenállás, és csökkentett réz érintkezési felület.

Például , SOD-523 és SOD-323 csomagok kiválóan alkalmasak kompakt jelalkalmazásokhoz, de nehézségekbe ütközhetnek a nagyáramú kapcsolóáramkörökben, ahol a folyamatos teljesítményleadás jelentős hőt termel.

A hőmérséklet emelkedésével a szivárgási áram növekszik, az előremenő feszültség karakterisztikája eltolódik, a hatásfok csökken, és felgyorsul a félvezető degradációja.

Kompakt elektronikai eszközökben, mint pl okostelefonok és USB-C töltők, sűrűn csomagolva PCB elrendezések felfoghatja a hőt és ronthatja a hőképződést a kis diódacsomagok körül.A gyenge légáramlás tovább növeli a termikus feszültséget, mivel a természetes konvekció korlátozottá válik a kompakt házakban.

A túlmelegedés kockázatát általában csökkentik a nagyobb diódacsomagok kiválasztásával, a PCB légáramlás optimalizálásával, a réz síkfelület növelésével, az üzemi áram csökkentésével és a nagyobb hatásfokú Schottky-diódák használatával.

Paraméter	Leírás	Fontosság
Fordítva Feszültség (Vr)	Maximum fordított feszültség	Megakadályozza bontás
Előre Feszültség (Vf)	Feszültségesés vezetés közben	Befolyásol hatékonyság és hőtermelés
Szivárgás Aktuális (IR)	Fordítva áramszivárgás	Fontos számára kis teljesítményű áramkörök
Helyreállítási idő (trr)	Váltás helyreállítási sebesség	Fontos számára nagyfrekvenciás működés
Csomópont Kapacitás (Cj)	Tárolt töltés terminálok között	Az RF-t érinti és kapcsolási teljesítmény
Maximum Csomóponti hőmérséklet (Tj)	Legmagasabb széf üzemi hőmérséklet	Megakadályozza hőkárosodás

A nagyobb diódacsomagok általában alacsonyabb hőellenállást és jobb hőelvezetési képességet biztosítanak.Bár a kisebb csomagok segítenek csökkenteni a PCB méretét, gyakran gondosabb hőkezelést igényelnek folyamatos áramterhelés mellett.

Bár a kisebb felületre szerelhető diódacsomagok segítenek csökkenteni a PCB-terület felhasználását, gyakran körültekintőbb hőkezelést igényelnek, mivel csökkentett felületük korlátozza a hőelvezetési képességet folyamatos áramterhelés mellett.

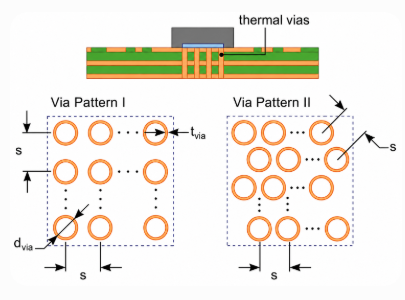

8. ábra. A PCB hőelvezetésének és hűtési hatékonyságának javítására használt termikus átmenő minták

Termikus áteresztők és többrétegű PCB hűtés

A termikus átmenőnyílások olyan bevonatos lyukak, amelyek a hőt a felső PCB-rétegből a belső vagy az alsó rézsíkokba továbbítják.Segítenek elosztani a hőt több PCB réteg között, ahelyett, hogy a hőt a diódacsomag közelében koncentrálnák.

A termikus átmenetek csökkentik a csomópont hőmérsékletét, támogatják a hőterjedést, csökkentik a hotspot kialakulását és növelik a hosszú távú megbízhatóságot.

A többrétegű PCB rézsíkok tovább támogatják a hőleadást, mivel a nagy belső rézfelületek hőtárolóként működnek, amelyek hatékonyabban veszik fel és osztják el a hőt.Ez különösen fontos a kompakt, nagy teljesítményű elektronikákban, ahol a légáramlás korlátozott.

9. ábra: A légáramlás javítja az SMD dióda hűtését

A megfelelő légáramlás javítja az SMD dióda hűtését és megbízhatóságát

A légáramlás erősen befolyásolja a dióda működési hőmérsékletét, különösen nagy teljesítményű alkalmazásoknál.A rossz légáramlási viszonyok a NYÁK felülete közelében felfoghatják a hőt, és növelhetik a csatlakozási hőmérsékletet, a szivárgási áramot, a hőfeszültséget és a meghibásodás valószínűségét.

A hűtőventilátorok kényszerlevegő-áramlása segít a hő hatékonyabb eltávolításában, és csökkenti az üzemi hőmérsékletet a nagy teljesítményű elektronikus rendszerekben, ahol folyamatos hőleadásra van szükség.

Még a mérsékelt légáramlás javítása is nagymértékben csökkentheti a dióda csatlakozási hőmérsékletét és támogatja a hosszú távú működési stabilitást.

Hőcsökkentés nagyáramú kivitelben

A termikus leértékelés a dióda megengedett áramkezelési képességének csökkentését jelenti az üzemi hőmérséklet növekedésével.

A legtöbb dióda adatlap ellenőrzött laboratóriumi körülmények között, gyakran 25°C körüli környezeti hőmérséklet mellett határozza meg az áramerősséget.A valódi elektronikus rendszerekben az üzemi hőmérséklet gyakran sokkal magasabb.

A csomópont hőmérsékletének növekedésével csökken a biztonságos üzemi áram, nő a szivárgó áram, nő a teljesítménydisszipáció, és nő a termikus kifutás veszélye.

A termikus leértékelési határértékeket általában a legrosszabb üzemi feltételek melletti megbízhatóság támogatására alkalmazzák, különösen a nagy teljesítményű és nagyfrekvenciás elektronikus rendszerekben, ahol a hőtermelés folyamatos.

A termikus leértékelés figyelmen kívül hagyása idő előtti alkatrészek meghibásodását, instabil áramköri viselkedést, túlzott felmelegedést és a termék élettartamának csökkenését okozhatja.

A megfelelő termikus tervezés segít abban, hogy az SMD-diódák biztonságosan működjenek folyamatos elektromos és környezeti igénybevétel mellett, hosszú élettartamon keresztül.

Valódi PCB hőproblémák az SMD dióda alkalmazásokban

A hőkezelési problémák a modern SMD-dióda-alkalmazások leggyakoribb megbízhatósági kihívásai közé tartoznak.Mivel az SMD-csomagok kompaktak és sűrűn vannak a NYÁK-ra csomagolva, a túlzott hőképződés gyorsan befolyásolhatja az elektromos teljesítményt és az áramkör hosszú távú stabilitását.

Az egyik gyakori gyakorlati probléma a hordozható elektronikákban fordul elő, amelyek kompakt SOD-323 Schottky diódákat használnak az energiagazdálkodáshoz és a fordított polaritás elleni védelemhez.

Valódi PCB hőprobléma: SOD-323 túlmelegedés

Kompakt nagyáramú áramkörökben a SOD-323 Schottky diódák túlmelegedhetnek, ha a PCB rézfelülete túl kicsi, a légáramlás korlátozott, a kapcsolási áram meghaladja a biztonságos működési határokat, hiányoznak a termikus átmenetek, vagy a PCB nyomvonala nem elegendő.

A csomópont hőmérsékletének növekedésével a dióda hatékonysága csökkenhet, megnőhet a szivárgó áram, termikus kifutás, feszültség instabilitása és idő előtti félvezető tönkremenetele lehet.

A látható tünetek gyakran közé tartozik a PCB elszíneződése, égési nyomok a dióda közelében, instabil töltési viselkedés, csökkent energiaátalakítási hatékonyság és szakaszos áramköri működés.

A kompakt USB-C töltőkben és DC-DC konverterekben a Schottky-diódák túlmelegedése nagymértékben csökkentheti a töltési hatékonyságot és lerövidítheti a közeli alkatrészek élettartamát a helyi hőterhelés miatt.

Az egyik kompakt USB-C töltőben egy kis SOD-323 Schottky-dióda túlságosan felforrósodott a folyamatos gyorstöltés során, mert a környező PCB rézfelülete túl kicsi volt a megfelelő hőterjedéshez.A hőképalkotás lokalizált hotspot-hőmérsékleteket mutatott ki a diódacsomag közelében, ami hosszabb működés után instabil töltési teljesítményt okozott.A dióda nagyobb SMA-csomagra cseréje és a termikus átmenetek hozzáadása csökkentette az üzemi hőmérsékletet és javította a hosszú távú megbízhatóságot.

Az ilyen típusú túlmelegedési probléma azt mutatja, hogy a PCB elrendezés minősége közvetlenül befolyásolja a termikus stabilitást és a félvezető élettartamát a kompakt, nagy teljesítményű elektronikus rendszerekben.

Praktikus PCB termikus megoldás

A diódapárnák körüli rézöntési terület növelése elősegíti a hőelvezetést azáltal, hogy a hőt egy nagyobb PCB felületen szétteríti.A termikus megbízhatóságot általában szélesebb réznyomok, többrétegű rézsíkok, termikus átmenetek, továbbfejlesztett légáramlás-kialakítás és nagyobb diódacsomagok használata is támogatja a nagyobb áramterheléshez.

A gyakorlati PCB-tervekben a rossz hőkezelés helyi hotspot-hőmérsékleteket hozhat létre, amelyek felgyorsítják a félvezetők öregedését és növelik a hosszú távú meghibásodási arányt.A megfelelő termikus elrendezés segít fenntartani a stabil működést, különösen a kompakt elektronikus rendszerekben, ahol a légáramlás és a hűtési hely korlátozott.

A NYÁK fejlesztése során gyakran használják a hőképelemzést a túlmelegedő alkatrészek azonosítására és a hőeloszlás optimalizálására a tömeggyártás előtt.

A modern elektronikus rendszerek nagymértékben támaszkodnak a gondos termikus tervezésre, mivel még a kis hőmérséklet-emelkedés is nagyban befolyásolhatja a hosszú távú megbízhatóságot és az elektromos stabilitást.

Fontos elektromos paraméterek az SMD dióda kiválasztásához

A megfelelő SMD-dióda kiválasztása számos fontos elektromos paraméter alapos értékelését igényli, amelyek közvetlenül befolyásolják a hatékonyságot, a hőstabilitást, a kapcsolási teljesítményt és az áramkör hosszú távú megbízhatóságát.

A különböző diódatípusok különböző működési feltételekhez vannak optimalizálva.Néhányat nagy sebességű kapcsolásra terveztek, míg mások a túlfeszültség-védelmet, a feszültségszabályozást vagy a nagyáram-kezelési képességet részesítik előnyben.Ezen elektromos paraméterek megértése segít meghatározni az adott alkalmazáshoz legmegfelelőbb diódát.

Paraméter	Leírás	Fontosság
Fordítva Feszültség (Vr)	Maximum fordított feszültség	Megakadályozza bontás
Előre Feszültség (Vf)	Feszültségesés vezetés közben	Befolyásol hatékonyság és hőtermelés
Szivárgás Aktuális (IR)	Fordítva áramszivárgás	Fontos számára kis teljesítményű áramkörök
Helyreállítási idő (trr)	Váltás helyreállítási sebesség	Fontos számára nagyfrekvenciás működés
Csomópont Kapacitás (Cj)	Tárolt töltés terminálok között	Az RF-t érinti és kapcsolási teljesítmény
Maximum Csomóponti hőmérséklet (Tj)	Legmagasabb széf üzemi hőmérséklet	Megakadályozza hőkárosodás

A helytelen elektromos paraméterek kiválasztása túlmelegedést, instabil működést, túlzott teljesítményveszteséget, csökkent hatékonyságot, hőkiesést és idő előtti alkatrészek meghibásodását okozhatja.A megfelelő paraméterválasztás elősegíti az áramkör megbízhatóságát, hőstabilitását, energiahatékonyságát és hosszú távú elektronikus teljesítményét.

Előremeneti feszültség (Vf)

Az előremenő feszültség határozza meg, hogy mekkora feszültségveszteség vész el, amikor az áram folyik át a diódán az előrefeszített működés során.

Dióda típus	Tipikus előremenő feszültség
Schottky Dióda	0,2V–0,4V
Szilícium Egyenirányító dióda	0,7V–1,1V

Az alacsonyabb előremenő feszültség közvetlenül javítja az energiahatékonyságot, mivel a vezetés során kevesebb elektromos energia alakul hővé.Ez különösen fontos a kompakt elektronikákban, ahol korlátozott a hőkezelési hely.

A Schottky-diódákat általában nagy hatásfokú áramkörökhöz választják csökkentett feszültségesésük és gyors kapcsolási viselkedésük miatt.A szabványos szilícium egyenirányítók azonban jobb fordított feszültségtűrést és alacsonyabb szivárgási áramot biztosítanak bizonyos alkalmazásokban.

Az alacsonyabb előremenő feszültség emellett csökkenti a hőfeszültséget, javítja a hatékonyságot, csökkenti a csatlakozási hőmérsékletet és meghosszabbítja az alkatrészek élettartamát.

A teljesítmény disszipáció kapcsolata:

P=V_f×I

Az előremenő feszültség kismértékű csökkenése is nagymértékben csökkentheti a nagyáramú elektronikus rendszerek teljesítményveszteségét.

Fordított feszültség (Vr)

A névleges fordított feszültség meghatározza azt a maximális fordított feszültséget, amelyet a dióda biztonságosan elviselhet az elektromos meghibásodás előtt.Ha az alkalmazott fordított feszültség meghaladja a névleges határértéket, a dióda lavinatörést, túlzott szivárgóáramot, maradandó félvezető károsodást és PCB meghibásodást tapasztalhat feszültséglökések során.

A névleges fordított feszültségeket általában további biztonsági ráhagyással választják ki, hogy segítsenek fenntartani a megbízhatóságot tranziens üzemi körülmények között.Az elégtelen fordított feszültségkülönbség növeli a hosszú távú megbízhatósági problémák és a váratlan térhibák kockázatát.

Szivárgó áram (IR)

A szivárgó áram arra a kis mennyiségű fordított áramra utal, amely a diódán átfolyik fordított előfeszítés esetén.Bár a szivárgási áram általában nagyon kicsi, a túlzott szivárgás csökkentheti az akkumulátor élettartamát, csökkentheti a készenléti állapot hatékonyságát, növelheti a termikus feszültséget, és befolyásolhatja a precíziós kis teljesítményű áramköröket.

A szivárgó áram általában nő a hőmérséklet emelkedésével, a fordított feszültség növekedésével és a félvezető öregedésével.Az alacsony szivárgási teljesítmény különösen fontos a hordozható elektronikában, az akkumulátorral működő rendszerekben, az IoT-eszközökben és az energiahatékony készenléti áramkörökben.

A Schottky-diódák általában nagyobb szivárgási árammal rendelkeznek, mint a hagyományos szilícium egyenirányítók, különösen magasabb üzemi hőmérsékleten.

PéldáulA Schottky-diódák általában kiváló hatékonyságot biztosítanak a gyorstöltőkben alacsony előremenő feszültségük miatt.A magasabb hőmérsékleten tapasztalható nagyobb szivárgási áramuk azonban kismértékben csökkentheti a készenléti hatékonyságot az akkumulátoros rendszerekben.

Ez a kompromisszum fontossá válik az alacsony fogyasztású elektronikai konstrukciókban, ahol a hosszú akkumulátor-élettartam és a minimális készenléti energiafogyasztás a prioritás.

Helyreállítási idő (trr)

A helyreállítási idő azt méri, hogy a dióda milyen gyorsan hagyja abba a vezetést, amikor előre-előfeszítésről fordított előfeszítésre vált.

Dióda típus	Tipikus gyógyulási idő
Szabványos Egyenirányító	2µs–30µs
Gyors helyreállítás Dióda	50ns-500ns
Schottky Dióda	Közel nulla

A helyreállítási idő a kapcsolási gyakoriság növekedésével egyre fontosabbá válik.A szabványos egyenirányító diódák általában elfogadhatók az alacsony frekvenciájú tápegységekhez, de túlzott kapcsolási veszteséget okozhatnak a nagyfrekvenciás áramkörökben.

A nagyfrekvenciás kapcsolóüzemű tápegységekben a lassabb egyenirányító diódák további kapcsolási veszteségeket generálhatnak, mivel a kapcsolási átmenetek során a fordított visszanyerő áram rövid ideig tovább folyik.A gyors helyreállítás és a Schottky-diódák segítenek csökkenteni ezeket a veszteségeket, csökkentik a hőtermelést és javítják az átalakító általános hatékonyságát.

A gyors helyreállítást és a Schottky-diódákat általában előnyben részesítik kapcsolóüzemű tápegységekben, gyorstöltőkben, DC-DC átalakítókban, RF áramkörökben és nagyfrekvenciás ipari rendszerekben.

Gyorsabb kapcsolási viselkedésük csökkenti a kapcsolási veszteségeket, csökkenti a hőtermelést, javítja a hatékonyságot, csökkenti az EMI-zajt, és támogatja a jobb hőstabilitást.

Azonban a Schottky-diódák magasabb fordított szivárgási áramot mutathatnak magasabb hőmérsékleten, amit figyelembe kell venni hőigényes környezetben.

Csatlakozási kapacitás (Cj)

A csatlakozási kapacitás a dióda kivezetései között tárolt elektromos töltést jelenti.Ez a paraméter közvetlenül befolyásolja a kapcsolási sebességet, az RF teljesítményt, a jel integritását és a nagyfrekvenciás áramkör viselkedését.

Az alacsonyabb csomóponti kapacitás javítja a nagyfrekvenciás kapcsolást, az RF jel stabilitását, a kommunikációs áramkör teljesítményét és a jelfeldolgozás pontosságát.

A csomóponti kapacitás különösen fontossá válik az RF kommunikációs rendszerekben, a vezeték nélküli elektronikában, a jelfeldolgozó áramkörökben és a nagy sebességű digitális rendszerekben.A túlzott kapacitás jeltorzulást, lassabb kapcsolási viselkedést és csökkent RF hatékonyságot okozhat.

Maximális csomóponti hőmérséklet (Tj)

A maximális csatlakozási hőmérséklet, amelyet általában Tj-ként írnak le, a dióda belső félvezető átmenetének legmagasabb biztonságos üzemi hőmérsékletét határozza meg.

Ez a paraméter rendkívül fontos, mert a dióda még akkor is meghibásodhat, ha a feszültség- és áramértékek elfogadhatónak tűnnek, ha a hőkezelés nem megfelelő.

A csatlakozási hőmérséklet emelkedésével a dióda megnövekszik a szivárgó árammal, csökkenhet a hatékonyság, az előremenő feszültség instabilitása, felgyorsulhat a félvezető öregedése és maradandó belső károsodás.

Nagy áramerősségű SMD-dióda-alkalmazásokban a túlzott csatlakozási hőmérséklet hőkiesést válthat ki.Ez akkor fordul elő, ha az emelkedő hőmérséklet növeli a szivárgó áramot és a teljesítménydisszipációt, ami még több hőt termel, és tovább emeli a csomópont hőmérsékletét.

Ha a hőkifutást nem szabályozzák, a dióda hirtelen meghibásodhat, és károsíthatja a környező PCB alkatrészeket.

A maximális csatlakozási hőmérséklet közelében történő folyamatos üzemelés szintén lerövidítheti az alkatrészek hosszú távú élettartamát, még akkor is, ha nem következik be azonnali meghibásodás.A megemelt hőmérséklet felgyorsítja a félvezető kopási mechanizmusokat és csökkenti a hosszú távú megbízhatóságot.

A termikus megbízhatóságot általában nagyobb diódacsomagok, szélesebb réznyomok, nagyobb nyomtatott áramköri rézkiöntés, termikus átvezetés, jobb légáramlás és áramcsökkentési technikák alkalmazásával javítják.

A megfelelő hőkezelés segít fenntartani a biztonságos csatlakozási hőmérsékletet, javítja a hosszú távú megbízhatóságot, és csökkenti a korai elektronikai rendszerekben az alkatrészek idő előtti meghibásodásának kockázatát.

Például egy dióda adatlap 150°C maximális csatlakozási hőmérsékletet és 90°C/W RθJA értéket adhat meg.Ezek az értékek segítenek megbecsülni, hogy a dióda biztonságosan tud-e működni a várható környezeti hőmérsékleti és teljesítménydisszipációs feltételek mellett.

Az SMD diódakódok és a polaritás azonosítása

10. ábra SMD dióda katód polaritásjelölés

Az SMD diódákkal kapcsolatos egyik leggyakoribb keresési lekérdezés az Hogyan lehet azonosítani az SMD dióda jelöléseket mert a gyártók a korlátozott alkatrészméret miatt gyakran nyomtatnak rövidített SMD kódokat a diódacsomagokra.

kód	Lehetséges Dióda típus
A7	Kapcsoló dióda
M7	Egyenirányító dióda
T4	TVS dióda

Mivel a jelölési rendszerek gyártónként eltérőek, az alkatrészek azonosítását jellemzően adatlapok, SMD kódadatbázisok és multiméteres dióda tesztelés segítségével ellenőrzik.

Hogyan teszteljünk egy SMD-diódát multiméterrel

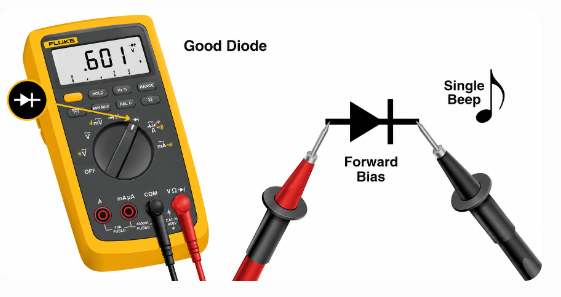

11. ábra SMD dióda tesztelése multiméterrel

SMD dióda tesztelése a multiméter segít azonosítani az olyan gyakori problémákat, mint a rövidzárlatok, szakadt áramkörök, szivárgási károk és hőhiba.A megfelelő vizsgálati eljárások fontosak, mert a helytelen mérések pontatlan diagnózishoz vagy véletlen PCB-károsodáshoz vezethetnek.

Biztonsági óvintézkedések a tesztelés előtt

Mielőtt bármilyen dióda mérést végezne:

1. Válassza le és válassza le a tápfeszültséget az áramkörről

2. Kisütjük teljesen a kondenzátorokat, mielőtt hozzáérnénk a nyomtatott áramkörhöz

3. Kerülje a feszültség alatt álló áramkörök tesztelését

4. Érzékeny elektronikai eszközök kezelésekor használjon ESD védelmet

A tápegységekben, töltőkben és ipari elektronikában található nagy kondenzátorok veszélyes feszültséget tarthatnak fenn az áramellátás megszüntetése után is.A kondenzátorok kisütésével csökkenthető az áramütés és az alkatrészek véletlen károsodásának kockázata.

Az áramkörön belüli mérések sem mindig teljesen megbízhatóak, mert a környező PCB-komponensek téves leolvasást eredményezhetnek.A párhuzamos ellenállások, kondenzátorok, induktorok és félvezető útvonalak befolyásolhatják a multiméteres méréseket, és félrevezető eredményeket adhatnak.

A pontosabb hibaelhárítás érdekében a dióda egyik oldalát gyakran kiemelik a PCB-ről, hogy a tesztelés során leválasztsák az alkatrészt.

Forward Bias Test

Állítsa a multimétert dióda teszt módba.Csatlakoztassa a piros szondát az anódhoz, a fekete szondát a katódhoz.Egy egészséges dióda általában körülbelül 0,2–0,4 V előremenő feszültségesést mutat a Schottky-diódák és 0,6–0,7 V közötti feszültségesést a szilícium-diódák esetében.Ezek a leolvasások a dióda előremenő feszültségesését jelzik vezetés közben.A Schottky-diódák alacsonyabb előremenő feszültsége javítja a hatékonyságot és csökkenti a hőtermelést a nagyfrekvenciás kapcsolóáramkörökben.

Fordított előfeszítési teszt

Fordítsa meg a multiméter szondáit úgy, hogy a fekete szondát az anódhoz, a piros szondát pedig a katódhoz csatlakoztatja.Az egészséges diódának blokkolnia kell a fordított áramot.A multiméter általában OL (Open Loop) vagy nagyon nagy ellenállást mutat.Ha mérhető áram folyik fordított előfeszítéssel, a dióda szivárgási károsodást, csomópont meghibásodást vagy termikus degradációt szenvedhet.A fordított szivárgási problémák gyakran súlyosbodnak magasabb üzemi hőmérsékleten.

Gyakori hibajelzők

Tünet	Lehetséges ok
0V mindkettő irányokat	Rövidre zárt dióda
OL mindkettő irányokat	Nyitott dióda
Instabil olvasmányok	Termikus sérülés vagy szivárgás

Rövidre zárt diódák gyakran fordulnak elő elektromos túlfeszültség, fordított polaritású események, súlyos túlmelegedés vagy túlfeszültség okozta károk után.Nyitott dióda A meghibásodások a kötőhuzal sérüléséből, túlzott hőciklusból, mechanikai repedésekből vagy gyártási hibákból származhatnak.Instabil vagy következetlen A leolvasások belső hőkárosodásra, szivárgó áramproblémára, megrepedt forrasztási kötésekre vagy a félvezető részleges károsodására utalhatnak.

A nagyfrekvenciás kapcsolóáramkörökben és tápegységekben a hibás SMD-diódák túlzott hőtermelést, instabil kimeneti feszültséget, kapcsolási zajt, csökkent töltési hatékonyságot és szakaszos áramköri működést is okozhatnak.

A multiméter megfelelő tesztelése segít gyorsan azonosítani a hibás diódákat, és támogatja a pontosabb hibaelhárítást a modern elektronikus rendszerekben.

Gyakori SMD-dióda-hibák, PCB tervezési hibák és megbízhatósági szabványok

Bár az SMD-diódák nagyon megbízhatóak, a nem megfelelő áramkör-kialakítás, a hőfeszültség, az elektromos túlfeszültség, az ESD-kitettség és a rossz forrasztási gyakorlatok még mindig idő előtti meghibásodást és hosszú távú megbízhatósági problémákat okozhatnak.

A gyakori hibamechanizmusok megértése segít javítani a PCB-k megbízhatóságát és csökkenteni a terepi meghibásodási arányokat az autóipari, ipari, kommunikációs és elektronikus rendszerekben

Gyakori SMD-dióda-hibák és hibaelhárítás

Hiba oka	Gyakori tünet	Valószínű Eredmény
Elektromos túlfeszültség	Túlmelegedés	Felesleg jelenlegi sérülés
túlzott hőség	Égési nyomok	Termikus szökött
ESD expozíció	Elveszett túlfeszültség védelmet	TVS dióda degradáció
PCB flex kárt	Szakaszos működését	Repedt forrasztási kötések
Helytelen forrasztás	Feszültség instabilitás	Fordítva szivárgás és instabil működés

A túlzott termikus feszültség és az elektromos túlfeszültség továbbra is az SMD dióda meghibásodásának egyik leggyakoribb oka a modern elektronikában.Számos megbízhatósági probléma az elégtelen PCB-hőmérsékletből, a nem megfelelő diódaválasztásból, a nem megfelelő túlfeszültség-védelemből, a rossz forrasztási minőségből és a helytelen üzemi feszültségkülönbségből ered.

Elektromos túlfeszültség akkor lép fel, ha a dióda a névleges feszültségén vagy áramerősségén túl működik.Ez gyorsan megnövelheti a csatlakozási hőmérsékletet, és tartósan károsíthatja a félvezető szerkezetet.

A túlzott termikus feszültség a kompakt elektronikák meghibásodásának másik fő oka, ahol a PCB elégtelen rézfelülete korlátozza a hőelvezetést.

Az ESD-károsodás általában az USB-portokba, HDMI-interfészekbe, autóipari kommunikációs rendszerekbe és Ethernet-védőáramkörökbe telepített TVS-diódákat érinti.Az ismételt túlfeszültség-expozíció idővel fokozatosan rontja a dióda védelmi képességét.

Gyakori PCB tervezési hibák az SMD diódáknál

• Alulméretezett hőpárnák

A gyenge rézdisszipáció növeli a csomópont hőmérsékletét és csökkenti a hosszú távú megbízhatóságot.A kis termikus párnák megakadályozhatják a hő hatékony elterjedését a PCB-n.

• A TVS helytelen elhelyezése

A külső csatlakozóktól túl távol elhelyezett TVS-diódák kevésbé hatékonyak az ESD események és a tranziens feszültségcsúcsok ellen.A nagy sebességű kommunikációs rendszerekben, mint például az USB, a HDMI és az autóipari adathálózatok, a TVS-dióda nem megfelelő elhelyezése lehetővé teheti, hogy a tranziens feszültségcsúcsok elérjék az érzékeny IC-ket, mielőtt az elnyomás bekövetkezne, növelve az áramkör maradandó károsodásának kockázatát.

• Lassú egyenirányítók használata nagy sebességű áramkörökben

A lassú helyreállítási idők kapcsolási zajt, megnövekedett teljesítményveszteséget, csökkentett hatékonyságot és EMI-problémákat okozhatnak.A gyors helyreállítást vagy a Schottky-diódákat általában előnyben részesítik a nagyfrekvenciás kapcsolási alkalmazásokban.

• Nem megfelelő fordított feszültséghatár

Az üzemi feszültséghez túl közeli diódák kiválasztása növeli a meghibásodás kockázatát tranziens túlfeszültségek vagy instabil működési körülmények esetén.A dióda megbízhatóságát gyakran javítja a megfelelő hőkezelés, a megfelelő feszültségtartalék, az optimalizált PCB-elrendezés, a dióda helyes elhelyezése a sérülékeny interfészek közelében, és a megbízható forrasztási gyakorlat.

Megbízhatósági szabványok és megfelelőségi tanúsítványok

A megbízhatósági szabványok segítenek annak ellenőrzésében, hogy az SMD diódák biztonságosan működnek-e megerőltető elektromos, termikus és környezeti feltételek mellett.

Funkció	SMD Diódák	Átmenő-lyuk Diódák
PCB méret	Kompakt	Nagyobb
Gyártás	Automatizált SMT	Kézi/hullámforrasz
Nagyfrekvenciás teljesítmény	Jobban	Lejjebb
Javíthatóság	Nehezebb	Könnyebb
Termikus disszipáció	Mérsékelt	Jobb nagy teljesítményhez
Közös használat	Hordozható elektronika	Ipari rendszerek

A megfelelőségi tesztelés segíti a hosszú távú megbízhatóságot, a gyártási konzisztenciát, a termékbiztonságot, a hőállóságot és a környezeti megfelelőséget.

SMD diódák vs átmenő diódák

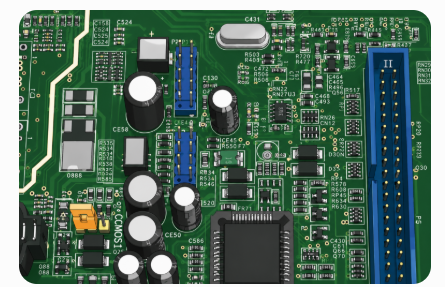

12. ábra: SMD vs Through-Hole Components on PCB

Az SMD diódák és az átmenő lyukú diódák egyaránt hasonló elektromos funkciókat látnak el, de jelentősen eltérnek egymástól méretükben, gyártási módjukban, termikus viselkedésükben, mechanikai tartósságukban és PCB-integrációjukban.

Funkció	SMD Diódák	Átmenő-lyuk Diódák
PCB méret	Kompakt	Nagyobb
Gyártás	Automatizált SMT	Kézi/hullámforrasz
Nagyfrekvenciás teljesítmény	Jobban	Lejjebb
Javíthatóság	Nehezebb	Könnyebb
Termikus disszipáció	Mérsékelt	Jobb nagy teljesítményhez
Közös használat	Hordozható elektronika	Ipari rendszerek

Az SMD-diódákat általában előnyben részesítik a modern elektronikában, mivel támogatják a kisebb PCB-elrendezéseket, az automatizált tömeggyártást, a könnyű elektronikai eszközöket és a jobb nagyfrekvenciás teljesítményt.

Rövidebb elektromos útjaik segítenek csökkenteni a parazita induktivitást és kapacitást, így alkalmasak nagysebességű kapcsolóáramkörökhöz, RF kommunikációs rendszerekhez, kompakt teljesítmény-átalakítókhoz és sűrűn csomagolt elektronikus eszközökhöz.

Az átmenő lyukú diódák azonban továbbra is előnyösek lehetnek nagy teljesítményű rendszerekben, erősáramú alkalmazásokban, zord mechanikai környezetben és olyan berendezésekben, amelyek egyszerűbb javítást vagy cserét igényelnek.

Mivel az átmenő furatú alkatrészek a NYÁK-ba behelyezett vezetékeket használnak, gyakran erősebb mechanikai rögzítést és jobb hőkezelést biztosítanak a nagy teljesítményű eszközök számára.

A modern elektronikai eszközökben az SMD-diódák dominálnak, mivel a kompakt PCB-elrendezések és az automatizált SMT-összeállítás nagymértékben csökkenti a gyártási költségeket és növeli a gyártási sebességet.

Hogyan válasszuk ki a megfelelő SMD diódát

A megfelelő SMD dióda kiválasztásához kiegyensúlyozni kell az elektromos teljesítményt, a termikus képességet, a megbízhatóságot, a kapcsolási sebességet, a csomagolás méretét és az alkalmazási követelményeket.

Nem megfelelő dióda használata túlmelegedéshez, feszültség instabilitásához, csökkenő hatékonysághoz, túlzott teljesítményveszteséghez és idő előtti alkatrészhibához vezethet.

A megfelelő diódaválasztás elősegíti a hosszú távú megbízhatóságot, a hőstabilitást és az elektronikus rendszer általános teljesítményét.

Alkalmazásalapú kiválasztási útmutató

Alkalmazás	Ajánlott dióda
Gyors töltő	Schottky dióda
Feszültség szabályozás	Zener dióda
USB ESD védelmet	TVS dióda
RF tuning	Varactor dióda
AC helyesbítés	Egyenirányító dióda

A kiválasztás során figyelembe veendő legfontosabb tényezők

• Névleges fordított feszültség: A diódának biztonságosan el kell viselnie az áramkörben jelenlévő maximális fordított feszültséget.Az elégtelen feszültségkülönbség növeli a tranziens feszültségcsúcsok során bekövetkező meghibásodás kockázatát.

• Áramkezelési képesség: A diódának biztonságosan támogatnia kell mind a folyamatos áramot, mind a túlfeszültséget.A nagyobb áramerősségű alkalmazások gyakran nagyobb csomagokat, jobb hőelvezetést és szélesebb PCB-nyomokat igényelnek.

• Kapcsolási sebesség: A nagyfrekvenciás áramkörök gyors helyreállítást vagy Schottky-diódákat igényelnek a kapcsolási veszteségek minimalizálása és a hatékonyság javítása érdekében.

• Hőteljesítmény: A termikus képesség fontos, mert a csomópont túlzott hőmérséklete lerövidítheti az alkatrészek élettartamát és csökkentheti a megbízhatóságot.

• PCB-terület korlátai: A kompakt elektronikus eszközök gyakran kisebb SMD-csomagokat igényelnek a nagy sűrűségű PCB-elrendezések támogatásához.

A kisebb csomagok azonban alacsonyabb hő- és áramkezelési képességgel rendelkezhetnek.

Diódák kiválasztása különböző iparágakhoz

• Autóelektronika: A nagy túlfeszültség-megbízhatóság, a széles hőmérséklet-tűrés és az AEC-Q101 megfelelőség fontosak a stabil működés fenntartásához zord elektromos és környezeti feltételek mellett is.

• Elektronikus eszközök: A kompakt méret, az alacsony energiaveszteség és a nagy gyártási hatékonyság általában prioritást élvez a sűrűn csomagolt PCB-tervekben és a hordozható rendszerekben.

• Ipari rendszerek: A hőállóság, a nagy áramerősség és a hosszú távú megbízhatóság fontosak az igényes elektromos környezetben történő folyamatos működéshez.

• RF és kommunikációs rendszerek: A gyors kapcsolás, az alacsony csomóponti kapacitás és a stabil nagyfrekvenciás teljesítmény segít a jel integritásának és a hatékony kommunikációs viselkedés megőrzésében.

A megfelelő diódacsomag és elektromos specifikáció kiválasztása nagymértékben javítja a modern elektronikus rendszerek energiahatékonyságát, áramköri védelmét és hosszú távú megbízhatóságát.

Következtetés

Az SMD diódákat széles körben használják a modern elektronikában a hatékony teljesítményszabályozás, az áramkörvédelem és a stabil, nagy sebességű működés támogatására.A megfelelő diódaválasztás olyan tényezőktől függ, mint az előremenő feszültség, a helyreállítási idő, a hőteljesítmény és az áramkezelési képesség.A jó nyomtatott áramköri tervezés és a helyes csomagválasztás csökkenti a túlmelegedést és javítja a hosszú távú megbízhatóságot.Ahogy az elektronikus eszközök egyre kisebbek és erősebbek, az SMD diódák viselkedésének megértése egyre fontosabbá válik a modern áramkör-tervezésben.
