Átfogó útmutató a DS1302 RTC -hez
2024-11-09 5489

A DS1302 chip zökkenőmentesen integrálja a valós idejű óra/naptárrendszert és 31 bájt statikus RAM-ot, amely kecsesen kicsomagolja az időmérés rejtélyeit.Ez egy eszközt biztosít a mikroprocesszorokkal való hatékony kommunikációhoz egy egyszerűsített soros felület felhasználásával.Ez a dokumentum mélyen beilleszkedik a chip architektúrájába, feltárva a bonyolult működést és az elektronok táncát az áramkörein belül.Felébreszti a technológiai tervezés eleganciájának érdeklődését.

Katalógus

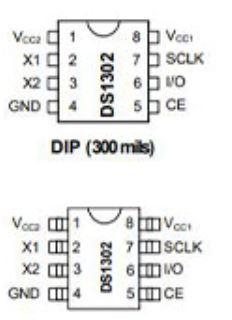

DS1302 PIN -csatlakozások áttekintése

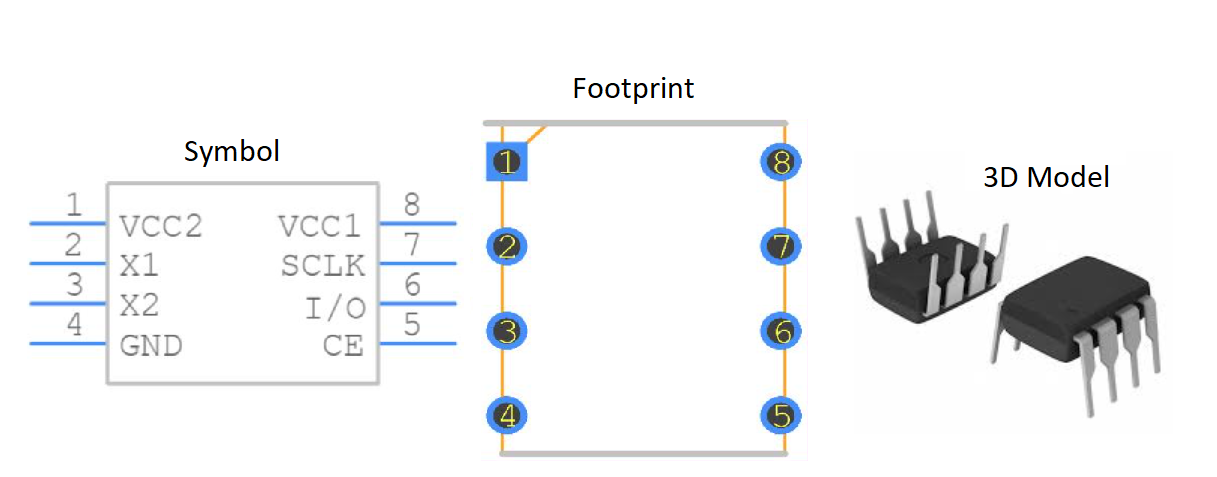

A DS1302 CAD modellje

A DS1302 áttekintése

A DS1302 Kombinálja a valós idejű órát/naptárat 31 bájt statikus RAM-mal, amelyet az alacsony fogyasztású forgatókönyvekhez igazítanak.Adó időmérési információkat nyújt másodpercek, percek, órák, napok, dátumok, hónapok és évekig, kiegészítve a LEAP évi kiigazításokkal, amelyek könnyedén kezeltek.Ez a rendszer lehetővé teszi mind a 24 órás, mind a 12 órás időformátumokat, amelyek AM/PM mutatóját tartalmazzák a digitális idő megjelenítési normáinak felhasználói preferenciáinak kielégítésére.Soros kommunikációs interfésze megkönnyíti a kapcsolatot a különféle mikroprocesszorokkal, megtestesítve az alkalmazkodóképességet a rendszer tervezésében.

A DS1302 jellemzői

Integrált időmérés és adatkezelés

A DS1302 jól lekerekített lehetőségnek bizonyul az időmérési feladatokra, amelyek magukban foglalják az összes műveletet, miközben ideiglenes adattárolást biztosítanak a RAM-n belül.Az időmérést hatékonyan hajtják végre egy egyszerűsített háromvezetékes soros felületen keresztül, lehetővé téve a sima kommunikációt a mikrovezérlőkkel.Ez a beállítás különféle adatátviteli módszereket alkalmaz, mint például az egybájtos és a Burst mód, a rugalmasságot injektálva a bonyolult rendszerekbe.

Hatékony energiafelhasználás

A DS1302 figyelemreméltó jellemzője a körültekintő teljesítményfelhasználás, amely feszültségtartományban működik 2,0 V -tól 5,5 V -ig.Ha 2,0 V-os üzemeltetéssel működik, csak 300NA-t használ, és jól alkalmazható választásként az alacsony fogyasztású alkalmazásokhoz, például az akkumulátorral működtetett eszközökhöz.Az energiahatékonyság ilyen szintje csökkenti az akkumulátor változásának frekvenciáját, meghosszabbítva a berendezés élettartamát - ez a kedvező tényező a távoli beállítások kezelésére, akik megbízhatóságot és kevesebb megszakítást keresnek.

Űrgazdasági tervezés

A DS1302 kompakt 8-pólusú és tehát csomagok biztosítják, hogy minimális helyet foglaljon el, és ez egy vonzó tulajdonság az eszközök tervezésében, ahol minden hely felbecsülhetetlen értékű.A forma tényező sokoldalúságának nyilvánvaló a különféle ágazatokban történő foglalkoztatásában, a fogyasztói elektronikától az ipari gépekig.Ezenkívül a kis csomagja megkönnyíti a chip beépítését a meglévő áramköri mintákba, így egyszerűbbé válik számunkra a régebbi rendszerek gondtalan frissítése.

Széles üzemi hőmérsékleti tartomány

A DS1302 képessége, hogy megbízhatóan működjön az ipari hőmérsékleti tartományon belül, meghosszabbítja alkalmazhatóságát, lehetővé téve, hogy kihívást jelentő környezeti feltételek mellett fejlődjön.Ez a tulajdonság megbízható választássá teszi azokat az eszközöket, amelyeknek szélsőséges hőmérsékleten folyamatosan teljesíteniük kell, például a kültéri beállításokban és az autóipari alkalmazásokban.A robusztus hőmérsékleti tolerancia a rendezetlen megbízhatóságának bizonyságának bizonyítása, egy olyan tulajdonság, amelyet nagyra figyelembe vesznek a missziós forgatókönyvekben.

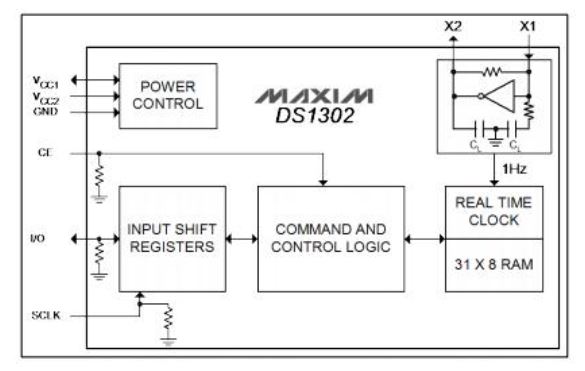

DS1302 funkcionális blokkdiagram

Műszaki előírások

A Maxim Integrated széles spektrumot biztosít a DS1302+számára, amely átfogó útmutatóként szolgál a képességeinek megragadásához és zökkenőmentesen integrálva a különféle alkalmazásokba.A DS1302+ Kitűnő a pontos időzítési funkcionalitásban, amely a rendszerek szempontjából a aprólékos időmérés és a hatékony adatkezelés fenntartása.Az alábbi táblázat a maximális integrált DS1302+műszaki specifikációk, attribútumok, paraméterek.

DS1302 üzemeltetési áramkör

A DS1302 valós idejű óramodul a mikroprocesszorokkal egy szinkron soros kommunikációs felületen keresztül kapcsolódik, amely csak három csatlakozást igényel: chip-engedélyezés (CE), bemeneti/kimenet (I/O) és soros óra (SCLK).Ezt az egyszerűsített vezetékezési keretet az egyszerűség és megbízhatóság szempontjából értékelik, tükrözve a tervezés eleganciájának vágyát.Az adatátvitel az órára/RAM -ba és onnan egy bájt egyszerre vagy akár 31 bájtra is előfordulhat.A kialakítás lehetővé teszi a rendkívül alacsony teljesítményű működést, az adatok megőrzését és az órainformációkat kevesebb, mint 1 µW -n.A tipikus működési áramkör az alábbiakban látható.

Alternatívák a DS1302 -hez

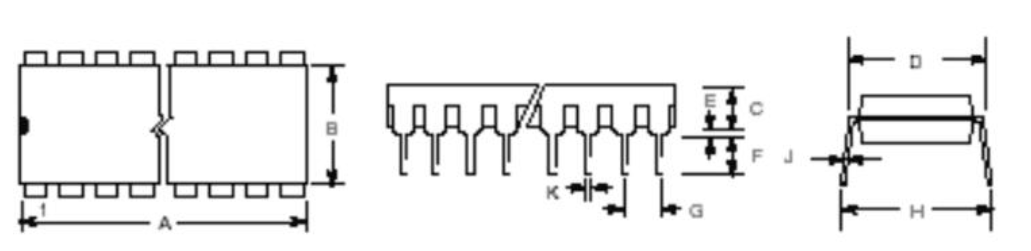

A DS1302 méretei

DS1302 gyártója

A Maxim Integrated a technológiai tájat vezeti a szinkronizálás, az energiahatékonyság és az adatok megbízhatóságának úttörő fejlődésével, az időmérésre, az energiagazdálkodásra és a kommunikációs technológiákra összpontosítva.Ezek a területek elősegítik a zökkenőmentes elektronikus interakciókat és optimalizálják az energiafelhasználást, biztosítva a megbízható információcserét.A vállalat a kreatív mérnöki műszaki eszközöket olyan hatékony eszközökkel és erőforrásokkal kínálja, amelyek enyhítik a bonyolult tervezési kihívásokat, lehetővé téve számunkra a bizonyossággal és pontossággal való fejlesztést.

Összehasonlítható alkatrészek
